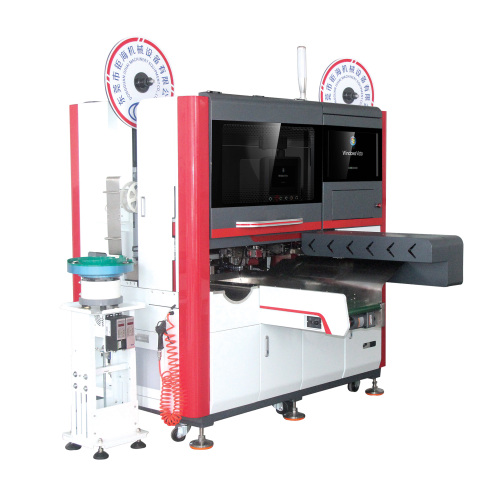

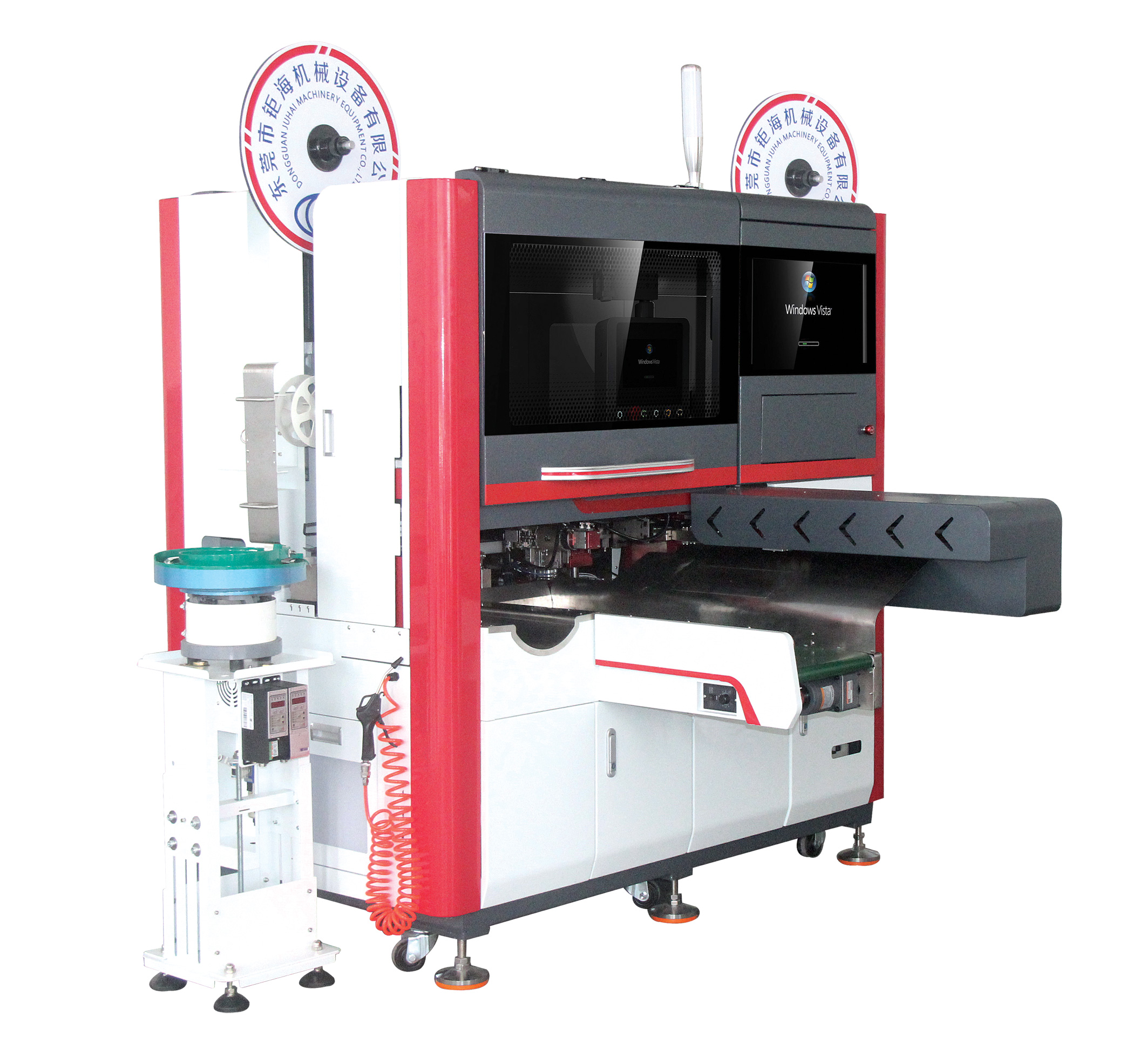

JH-09B — это полностью автоматическая машина для двустороннего обжима и двусторонней вставки. Он объединяет подачу проволоки, резку, зачистку, обжатие клемм на обоих концах и установку корпуса на обоих концах в одном непрерывном цикле.
Машина обрабатывает электронные провода и ленточные кабели от AWG#30 до AWG#20. Он поддерживает шаг корпуса 1,0, 1,25, 1,5, 2,0, 2,54 и 3,96 мм с универсальной совместимостью от 2P до 12P.
В приложениях, требующих вставки только одного конца, B-конец можно переключить в режим зачистки и лужения вместо обжатия и вставки.
JH-09B предназначен для производителей жгутов проводов для бытовой техники, автомобилей, промышленных систем управления и медицинского оборудования, которым необходимы надежные сборки с двухсторонними разъемами.
Двустороннее обжатие + двухсторонняя вставка – как A-конец, так и B-конец выполняют обжатие клемм и вставку корпуса. Полностью прекращенные сборки за один цикл.
400-450 циклов/час – Высокоскоростное производство со стабильной производительностью.
Переключение режима B-конца – B-конец можно переключить с режима обжима+вставки на зачистку+лужение для применений, требующих вставки только с одного конца.
Визуальная проверка ПЗС – прямая ПЗС для проверки последовательности проводов. Боковая ПЗС-матрица для проверки глубины вставки.
Электронный провод + ленточный кабель – обрабатывает оба типа проволоки на одном станке.
2P-12P универсальный – Корпуса с одинаковым шагом имеют один и тот же вибропитатель. Смена инструмента происходит просто и быстро.
Компоненты премиум-класса — сервоприводы Inovance, направляющие Hiwin, винты TBI, пневматика Airtac, датчики Schneider, регулятор температуры Omron.
Сенсорный HMI – настройка параметров, мониторинг производства и возможность создания сети из нескольких машин.
| Parameter | Specification |
|---|---|
| Model | JH-09B |
| Functions | Wire feeding, length measurement, cutting, A/B-end stripping, A/B-end crimping, A/B-end housing insertion (B-end switchable to stripping+tinning) |
| Wire Range | AWG#30 – AWG#20 (tooling change for different gauges) |
| Wire Types | Electronic wire, ribbon cable |
| Wire Length (Electronic Wire) | 50mm – 800mm |
| Wire Length (Ribbon Cable) | 60mm – 800mm |
| Cutting Accuracy | ±0.1mm + 0.1% of length |
| Strip Length (Both Ends) | 1 – 6mm |
| Tinning Length | 1 – 6mm |
| Housing Pitch | 1.0, 1.25, 1.5, 2.0, 2.54, 3.96mm |
| Housing Pins | 2P – 12P (same-pitch housings share feeder) |
| Cycle Rate | 400 – 450 cycles/hour |
| Air Pressure | 0.6 – 0.7MPa (clean, dry air) |
| Power Supply | AC220V 50/60Hz |
| Power Consumption | 3500W |
| Machine Dimensions | 1800mm (L) × 2000mm (W) × 1800mm (H) |
| Weight | Approx. 980kg |
| Feeder Type | Vibratory bowl feeder (JUHAI custom) |
| Inspection Type | Description | Standard/Optional |
|---|---|---|
| Wire presence | Detects missing wire | ✓ Standard |
| Terminal presence | Verifies terminal before crimping | ✓ Standard |
| Housing presence | Confirms housing available before insertion | ✓ Standard |
| Air pressure monitoring | Alerts on low/unstable pressure | ✓ Standard |
| Motor status | Real-time servo/stepper monitoring | ✓ Standard |
| Forward CCD vision | Wire sequence verification before crimping | ✓ Standard |
| Side CCD vision | Insertion depth verification after insertion | ✓ Standard |
| Pressure monitoring | Real-time crimp force analysis | ◯ Optional |
Плохое управление тарифами:
Когда CCD Vision обнаруживает дефект, провод не вставляется и отбраковывается.
Если вставка не удалась, готовая сборка отклоняется.
Если уровень плохого качества превышает заданный пользователем порог, машина останавливается и предупреждает оператора.
| Category | Component | Brand |
|---|---|---|
| HMI | 10" touchscreen | Xiankong |
| Control | Control board | JUHAI custom |
| Control | Industrial PC | JUHAI custom |
| Servo | Motors & drives (400W/750W) | Inovance |
| Stepper | Motors & drives | Leisai |
| Pneumatics | Solenoid valves | Inovance |
| Pneumatics | Cylinders & fittings | Airtac |
| Motion | Ball screws | Hiwin / TBI |
| Motion | Linear guides | Hiwin |
| Motion | Timing belts | Samsung / Fulong |
| Bearings | Bearing components | Yiheda / NSK |
| Couplings | Couplings | Yiheda |
| Sensors | Proximity/photoelectric | Schneider / Panasonic |
| Pressure sensor | Air pressure | Airtac |
| Vision | Camera | Hikvision 6MP color |
| Vision | Lens | OPT |
| Electrical | Breaker, contactor | Chint |
| Electrical | Temperature controller | Omron |
| Electrical | Power supply | Mean Well |
| Indicator | 3-color light, buzzer | Taibang |
| Feeder | Vibratory bowl | JUHAI custom |
Поддерживается индивидуальный выбор бренда — укажите предпочитаемые бренды для сервоприводов, пневматики, датчиков, систем технического зрения и многого другого.
JH-09B оснащен двумя видеокамерами CCD для комплексной проверки качества.
| Camera | Position | Inspection Target | Timing |
|---|---|---|---|
| Forward CCD | Front-facing | Wire sequence (multi-color wire order) | After stripping, before crimping |
| Side CCD | Side-facing | Terminal insertion depth | After housing insertion |
Логика проверки:
Прямая ПЗС-матрица обнаруживает ошибку последовательности проводов → Провод отбраковывается без обжатия/вставки
Боковая ПЗС-матрица обнаруживает неполную установку → Готовая сборка сортируется в контейнер NG.
Неверный показатель превышает пороговое значение → Машина останавливается с сигналом тревоги
Эта система с двумя камерами входит в стандартную комплектацию JH-09B, а не является дополнительной модернизацией.
JH-09B предлагает гибкую конфигурацию B-конца для удовлетворения различных производственных требований.
| Mode | B-end function | Best for |
|---|---|---|
| Mode 1 | Crimping + Insertion | Double-end terminated harnesses |
| Mode 2 | Stripping + Tinning (no crimp, no insert) | Applications requiring one tinned end for soldering |
Такая коммутационная способность позволяет на одной и той же машине производить как жгуты с двойными концевыми заделками, так и луженые провода с одинарными концами без приобретения отдельного оборудования.
| Industry | Typical Application |
|---|---|
| Home Appliances | Internal wiring harnesses for washing machines, refrigerators, air conditioners |
| Automotive | Waterproof connector assemblies, sensor cables, lighting harnesses |
| Industrial Control | Control panel wiring, sensor cables, power distribution harnesses |
| Medical Devices | Low-voltage signal harnesses, probe cables |
| Consumer Electronics | Internal device harnesses, power supply wiring |
| Marine/Outdoor | Waterproof JST connector assemblies for marine and outdoor equipment |
