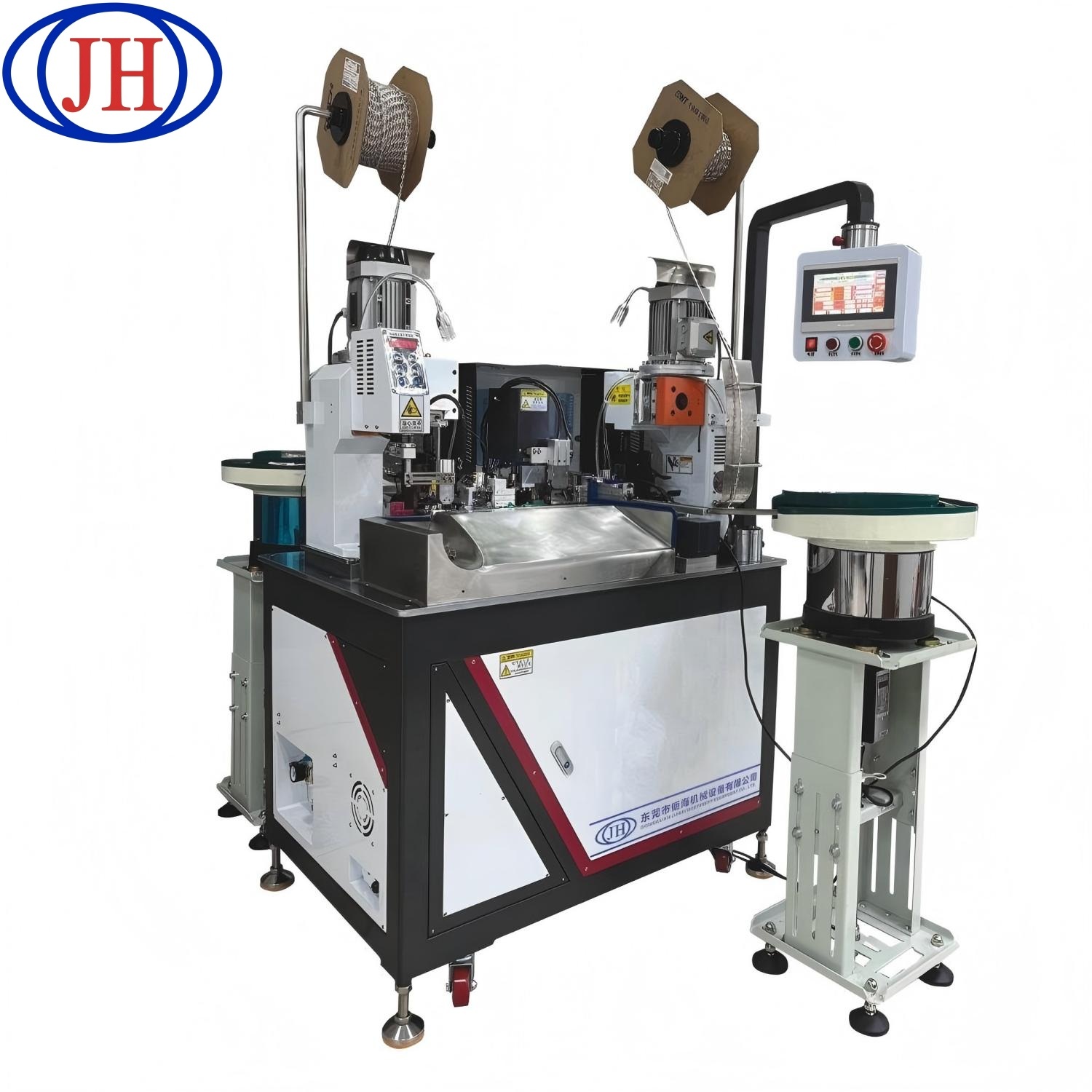

JH-7701SH Полностью автоматическая машина для двустороннего обжима и двусторонней изоляции — сверхтолстые провода и универсальная обработка клемм
Обзор продукта
JH‑7701SH — это усовершенствованная, полностью автоматизированная система обжима и изоляции, разработанная для сверхтолстых проводов и больших клемм. Он оснащен шестью серводвигателями для точного управления движением, что позволяет одновременно обжимать клеммы с двух концов и вставлять оболочку, включая сложные прямые клеммы 187/250 и разъемы флажкового типа. Эта машина, предназначенная для крупносерийного производства и обладающая исключительной универсальностью, сочетает в себе надежную производительность и бесшумную работу, образуя полноценную рабочую станцию для обработки проволоки, которая значительно сокращает трудозатраты и повышает производительность.
Ключевые особенности
Сверхтолстые провода и клеммы: специально разработаны для обжатия и изоляции проводов большого сечения (AWG № 12–24) и клемм для тяжелых условий эксплуатации, включая прямые клеммы 187/250 и флажковые клеммы без защитной оболочки.
Система с шестью серводвигателями: обеспечивает точное, синхронизированное управление операциями резки, зачистки, обжима и обшивки, обеспечивая повторяемую точность и плавность движений.
Гибкость двусторонней обработки. Выполняет резку проволоки, двустороннее обжатие и одно- или двустороннюю оболочку за один автоматический цикл, эффективно адаптируясь к различным производственным требованиям.
Общая конструкция вибродиска: позволяет обрабатывать несколько типов терминалов с использованием одной и той же подающей платформы, что повышает универсальность машины и сокращает время переналадки.
Высококачественная интеграция компонентов: оснащена шариковыми винтами и линейными направляющими HIWIN (Тайвань), сервоприводами с замкнутым контуром Leadshine, пневматическими компонентами Airtac и японскими подшипниками, обеспечивающими надежность и долговечность.
Тихая и высокоскоростная работа: разработан для работы с низким уровнем шума и подходит для чувствительных к шуму сред без ущерба для скорости производства (до 3000 штук в час).
Модульная поддержка аксессуаров: совместима с вертикальными механизмами подачи проволоки, осевыми раздаточными устройствами, конвейерами с длинной проволокой и системами управления давлением для расширения функциональности.
Технические характеристики
| Parameter | Specification |
|---|---|
| Model | JH‑7701SH Fully Automatic Dual‑End Crimping & Dual‑End Sheathing Machine |
| Power Supply | AC 220V 50/60 Hz |
| Standard Functions | Wire cutting, Stripping, Dual‑end terminal crimping, Dual‑end sheath insertion & positioning |
| Production Capacity | Wire cutting & crimping only: 3,000 PCS/H Dual‑end crimping & single‑end sheathing: 2,300 PCS/H Dual‑end crimping & dual‑end sheathing: 1,800‑2,300 PCS/H (inversely proportional to wire length) |
| Wire Range | AWG #24 – #12 (0.3 mm² – 3 mm²) |
| Cutting Length | 60 – 9999 mm (conveyor belt required for lengths ≥800 mm) |
| Stripping Length | 0 – 15 mm |
| Cutting Accuracy | ±0.2 mm + 0.2% of cutting length |
| Crimping Force | 3.0T |
| Air Pressure | 0.5 – 0.7 MPa (clean, dry air required) |
| Machine Dimensions (L×W×H) | 1150 × 780 × 1860 mm (excluding protrusions) |
| Optional Accessories | 1. Cartridge mold & blades 2. Vertical wire feeder 3. Axial pay‑off device 4. Long‑wire conveyor belt 5. Pressure management system |
| Main Component Brands | HIWIN ball screws & linear guides (Taiwan), Airtac cylinders & solenoids (Taiwan), Leadshine closed‑loop & servo motors, Japanese imported bearings |
Приложения
Автомобильные жгуты проводов с толстыми клеммами
Сборка кабелей для приборов и промышленного управления
Производство разъемов для силовых и сигнальных устройств
Крупносерийное производство комплектов кабелей с предварительной заделкой
Специальная кабельная сборка, требующая двустороннего обжатия и оболочки. Почему стоит выбрать JH‑7701SH?
Благодаря системе с несколькими сервоприводами, способности работать со сверхтолстыми проводами и большими клеммами, а также гибким возможностям обработки двух концов, JH-7701SH обеспечивает беспрецедентную эффективность и точность при автоматизированном обжиме и оболочке. Его модульная конструкция, компоненты премиум-класса и бесшумная работа делают его идеальным решением для производителей, стремящихся автоматизировать сложные задачи по сборке терминалов, сохраняя при этом высокое качество и производительность.
